Info dasar.

Model no.	5M
Jenis	Waktu katrol waktu
Sertifikasi	SGS, Rohs
Merek dagang	Jbosun
Paket transportasi	Karton, kayu
Spesifikasi	SGS, Rohs
Asal	Shenzhen China
Kode HS	84839000

Deskripsi produk

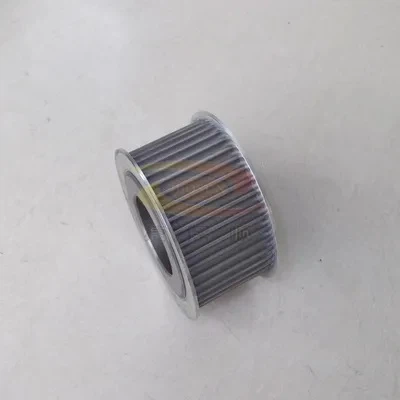

5M Timing Pulley adalah katrol sinkron yang dirancang khusus untuk transmisi beban sedang dan kecepatan sedang.

Transmisi Presisi: Toleransi profil gigi dikontrol dalam ± 0. 008mm (sesuai dengan standar ISO Level 5), memastikan keterlibatan tanpa batas dengan sabuk sinkron dan mengurangi getaran dan kehilangan energi.

Efektivitas biaya tinggi: Menggunakan paduan aluminium ringan atau plastik teknik berkekuatan tinggi untuk memenuhi kebutuhan peralatan kecil dan menengah, kinerja penyeimbang dan biaya.

Adaptasi skenario multi: Mendukung bentuk gigi standar seperti MXL, XL, L dan kustomisasi non-standar, kompatibel dengan jenis sabuk sinkron seperti poliuretan (PU) dan karet (NBR), cocok untuk skenario kecepatan sedang seperti lini produksi otomatis, penyortiran logistik, mesin pencetakan, dll. (Dengan kecepatan maksimum hingga 840.

Waktu katrol waktu
	Jenis	Lebar nominal sabuk	Lebar katrol	Langkah/Hub	Diameter flensa	Ketebalan flensa	Jumlah gigi (atau cetak biru)
T Jenis	MXL	3.048mm ~ 25.4mm	4mm ~ 27mm	sebagai permintaan Anda	sebagai standar	1. 0 mm ~ 3. 0 mm	15~200
	Xl	4.826mm ~ 50.8mm	6mm ~ 52mm			1. 0 mm ~ 3. 0 mm	10~200
	L	9.398mm ~ 76.2mm	11mm ~ 79mm			1.5mm ~ 3. 0 mm	10~200
	H	9.398mm ~ 101.6mm	11mm ~ 105mm			1. 0 mm ~ 3. 0 mm	10~200
	Xh	19.05mm ~ 127mm	21mm ~ 131mm			1. 0 mm ~ 3. 0 mm	18~120
	Xxh	25.4mm ~ 152.4mm	29mm ~ 158mm			2. 0 mm ~ 3. 0 mm	18~120
	T2.5	3mm -30 mm	4mm -32 mm			1. 0 mm ~ 3. 0 mm	12~200
	T5	4mm ~ 50mm	5mm -52 mm			1. 0 mm ~ 3. 0 mm	10~300
	T10	10mm ~ 100mm	11mm ~ 102mm			1.5mm ~ 3. 0 mm	12~200
	T20	20mm ~ 100mm	22mm ~ 103mm			1.5mm ~ 3. 0 mm	18~120
	At5	6mm ~ 50mm	7mm ~ 52mm			1. 0 mm ~ 3. 0 mm	14~300
	AT10	10mm ~ 100mm	11mm ~ 102mm			1.5mm ~ 3. 0 mm	12~200
	At20	20mm ~ 100mm	22mm ~ 103mm			1.5mm ~ 3. 0 mm	18~120
Jenis busur	2M	3mm -30 mm	4mm ~ 32mm			1.5mm ~ 3. 0 mm	15~200
	3M	3mm -30 mm	4mm ~ 32mm			1. 0 mm ~ 3. 0 mm	12~250
	5M	10mm ~ 50mm	11mm ~ 52mm			1. 0 mm ~ 3. 0 mm	14~300
	8M	10mm ~ 85mm	12mm -87 mm			1. 0 mm ~ 3. 0 mm	16~200
	14M	20mm ~ 115mm	22mm -119 mm			1.5mm ~ 3. 0 mm	18~200
	S2M	3mm -30 mm	4mm ~ 32mm			1. 0 mm ~ 3. 0 mm	15~200
	S3M	3mm -30 mm	4mm ~ 32mm			1. 0 mm ~ 3. 0 mm	12~250
	S5M	10mm ~ 50mm	11mm ~ 52mm			1. 0 mm ~ 3. 0 mm	14~300
	S8M	10mm ~ 85mm	12mm -87 mm			1.5mm ~ 3. 0 mm	16~200
	2gt	3mm -30 mm	4mm ~ 32mm			1. 0 mm ~ 3. 0 mm	15~200
	3GT	3mm -30 mm	4mm ~ 32mm			1. 0 mm ~ 3. 0 mm	12~250
	5gt	10mm ~ 50mm	11mm ~ 52mm			1. 0 mm ~ 3. 0 mm	14~300
	8mgt	10mm ~ 85mm	12mm ~ 87mm			1. 0 mm ~ 3. 0 mm	10~200

Bahan baku dan aplikasinya

Bahan utama
Aluminium Alloy (seperti 6061- t6):
Tujuan: Desain ringan (dengan kepadatan serendah 2,7g/cm ³), cocok untuk peralatan sensitif berat seperti 3C elektronik dan instrumen medis.
Kinerja: Perawatan anodisasi meningkatkan ketahanan aus, resistensi korosi yang sangat baik, cocok untuk lingkungan industri umum.

Stainless Steel (seperti SUS304):
Penggunaan: Skenario resistensi korosi tinggi (pemrosesan makanan, peralatan kimia), mendukung lingkungan suhu tinggi (resistensi suhu hingga 150 derajat).
Kinerja: Pelapisan nikel permukaan atau perawatan pelapisan yang dikeraskan meningkatkan resistensi karat dan keausan.

Teknik plastik (seperti nilon pa 66+ gf30):
Aplikasi: Dalam skenario di mana persyaratan insulasi ringan dan tinggi diperlukan (seperti peralatan semikonduktor dan instrumen laboratorium).
Kinerja: Setelah penguatan serat gelas, kekuatan tarik mencapai 140MPA, dan tahan terhadap korosi kimia, tetapi perlu menghindari lingkungan suhu tinggi jangka panjang.

Proses Perawatan Permukaan
Anodizing (aluminium alloy): ketebalan 5-20 μ m, meningkatkan kekerasan permukaan (HV lebih besar dari atau sama dengan 150) dan ketahanan aus, cocok untuk lingkungan industri konvensional.
Pelapisan nikel/seng (stainless steel): Meningkatkan kemampuan pencegahan karat, cocok untuk lingkungan semprotan lembab atau garam (seperti kapal, mesin luar).
Teflon Coating (Plastik Rekayasa): Mengurangi koefisien gesekan, meminimalkan keausan sabuk, dan cocok untuk skenario berkecepatan tinggi dan noise rendah.

Desain Struktur Inti
Optimalisasi Slot Gigi: Mengadopsi profil gigi involute dan desain ujung gigi bulat untuk mengurangi konsentrasi stres dan memperpanjang masa pakai sabuk sinkron.
Ketebalan Dinding Tubuh Roda: Dioptimalkan sesuai dengan kebutuhan beban, ketebalan dinding model beban sedang lebih besar dari atau sama dengan 5mm, dan kekakuan lentur meningkat sebesar 20%.

Komponen fungsional yang diperluas
Antarmuka Flange: Paduan aluminium opsional atau flensa plastik rekayasa tersedia untuk memenuhi persyaratan pemasangan yang berbeda (seperti lengan ekspansi dan keyways).
Versi disipasi panas: Versi paduan aluminium mengintegrasikan desain alur berongga untuk meningkatkan efisiensi disipasi panas dan mendukung operasi berkelanjutan.
